아래 사진 알루미늄 펀칭판넬 아닙니다!! |
| 1 |
|
|
디자인 및 설치 : 벤트 디자인 |
|
역삼역 -> 차평원 방면 바노바기 병원 <순화이트(085) 색상> |
| 1-2 |
|
|
본 현장 건물과 유사한 일본 긴자의 디올매장 건물 아시죠? 디올 매장을 벤치 마킹한 건물입니다. |
|
일본의 디올 매장 펀칭소재는 두께 10T 알미늄 m2당 약 120만원임. 혹, 두께 3T 알미늄으로 시도하시면 다칩니다.^^ |
|
|
|
|
푼더막스
(NT)판넬은 지금까지 경험하지 못했던 진정한 펀칭전용 판넬입니다. |
| 1-3 |
|
|
푼더막스 판넬은 코너 모서리 직진성과 평탄성...선과 면이 반듯하게 살아 있습니다.<순화이트(085) 색상> |
|
|
|
| 1-4 |
|
|
Funder Max NT 표면... 일반 도장재와는 비교할 수 없는 품질로 오염이 스며들지 못하는 단단한 표면은 유리면과 같아 |
|
|
|
|
<아래 사진> 알루미늄 펀칭판넬
- 폭 600mm가 넘었을 때 나타나는 휨 현상입니다. |
|
|
|
|
|
|
알루미늄 및 금속재는 3T는 폭:600mm 이하로 입면 간격을 좁혀야하고 그로인해 파이프를 많이 설치해야겠지요.. |
|
|
|
|
Funder Max NT판넬 응용분야입니다. |
|
렌덤한 펀칭으로 건물이 살아있는 듯 그림을 그리듯 그리시면 나머지는 저희가 마무리 하겠습니다. |
| 2 |
|
|
펀칭의 디자인적 생명은 펀칭의 배열과 간격 즉, 조화있는 디자인성, 펀칭 홀 안정성...그리고 마지막 포인트는... |
| 2-2 |
|
|
** 금속 펀칭메탈은 제작 과정에서 발생하는 문제 점과 재료에서 나타나는 휘어지는 취성 때문에 평탄성에 |
|
|
|
태평로 조선일보 미디어 센타 _ Funder Max NT로 펀칭 조각한 사양 <Sahara, 사하라 색상 > |
| 3 |
|
|
|
|
심벌 C2로고를 주간과 야간에 조명을 활용하여 멋지게 표현할 수 있습니다. |
| 3-2 |
|
|
|
Funder Max 판넬 코너 직진성과 평탄성입니다. 펀칭판넬의 평탄성과 직진성은 디자인의 생명입니다. |
| 3-3 |
|
|
|

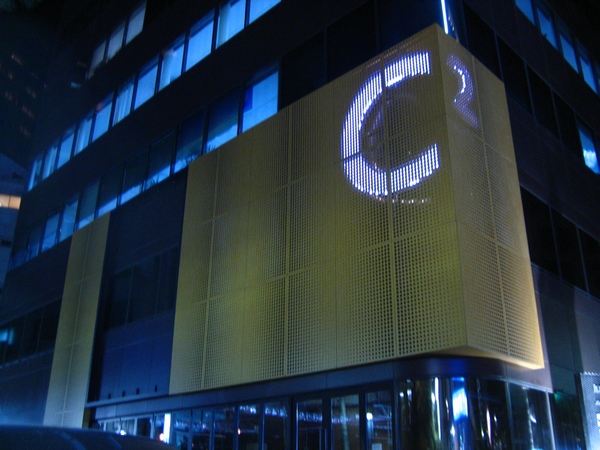

태평로 조선일보 미디어 센타 _ 야간 전경 |
|
|
|
| 4 |
|
|
|
서울시 아토피 정보센타 <티크(1260) 색상, Teak >
|
| 4-2 |
|
|
|
서울시 아토피 정보센타- 고급스런 싸인 효과 <티크(1260) 색상, Teak >
|
| 4-3 |
|
|
|
<티크(1260) 색상, Teak > _ 지금까지 봐왔던 펀칭 판넬과는 느낌이 다르죠? |
| 4-4 |
|
|
|
서울시 아토피 정보센타 부분 상세 <티크(1260) 색상, Teak > |
| 4-5 |
|
|
|
Funder Max NT는 바닥 빗물에 의한 변색, 탈색, 뒤틀림과 표면 벗겨짐 현상...365일 아무 이상없습니다. |
|
|
|
펀칭메탈 소재는 다양합니다만... |
|
| 외장 펀칭판넬은 안전성을 생각해야 합니다. |
|
|
기계 펀칭된 판넬 홀 사이에 아이들이 손가락을 집어 넣고 장난하면 손가락은 절단 납니다. 설계하신 분과 시공하신 본인 |
|
|
금속소재 펀칭 메탈은... |
|
|
기존 펀칭판넬 재료들...알루미늄 펀칭판넬과 스텐레스, 철판 등으로 제작됩니다. |
|
|
|
|
|
|
금속판넬 펀칭메탈의 홀 단면은... |
|
5 |
|
|
|
금속 펀칭메탈은 제작 특성상 아래 홀 단면과 같이 찢겨진 상태로 날카로운 칼날과 같다. 기계 펀칭은 어마한 힘으로 |
|
금속판넬 펀칭메탈의 평탄성은... |
| 6 |
|
|
|
금속판넬은 제한적 홀규격[Ø]과 제작 특성상 펀칭 후 튀틀림이 반드시 발생한다. |
|
|
|
스텐레스 펀칭메탈은 사용하지 마세요...스텐레스 소재는 연신율이 강해 설치 후에 변형이 더 심하게 보여집니다. |
| 7 |
|
|
* 스텐레스 재질 특성 상 재료의 인장성과 신율(즉, 질기다는 말)이 강해 더 일그러짐 현상이 심합니다.. |
|
|
|
* 알루미늄 펀칭판넬 마감 상태입니다... |
| 8 |
|
|
펀칭판넬 재료의 특성을 고려하지 못한다면 ...
펀칭 패널을 사용하실 때 신중을 기하시겠죠^^... 멋진 사례는 그냥 완성된 것이 아닙니다.!!!. |
|
|
|
안전성, 디자인성, 강한 내 오염성, 평탄성을 생각한다면 펀칭 전용 소재 Funder Max 판넬입니다. |
|
|
|
|
|
독일 건축가 협회 인증표시 |
|
|
Funder Max 판넬이 자랑 할 수 있는 가장 큰 특징은... |
 |
|
|
1. 푼더-막스 NT판넬 / 2. 알루-컴팩트 (ALT판넬) |
|
|
|
** 목재 소재로 구성된 재료임 [ NT PANEL 사양 참조 ] |
|
|
|
|
|
|
|
두께: 6.0mm / 폭*길이: 1300*2800, 1300*4100 |
|
|
|
유공의 지름(Ø) : Ø3mm~Ø1,000mm 외 기타 주문사양 |
|
|
|
주의요망...기본 12주 입니다. | |
|
|
이미지월, 천장, 벽체, 간판, 내·외벽, 야간에 조명을 활용... |
|
|
|
Alu-compact 알루-컴팩트 기초도면
다운하세요... |
재품명
|
|
|
FUNDER MAX NT판넬과, ALT판넬 활용사례 |
|
|
|
9 |
|
|
Funder Max NT 나무를 형상한 펀칭과 조형, 조각한 사례 <밤나무색(161) 색상> |
| 10 |
|
|
펀칭 전용 패널, Alu-Compact(알루-컴팩트)사양 <러스트(168) 색상> |
| 11 |
|
|
알루-컴팩트 펀칭 단면 - ALT판넬 홀 단면은 안전성과 견고성, 평탄성을 모두 지닌 고품질 재료입니다. |
| 12 |
|
|
Funder Max 판넬 코너 평탄성 - 자로 잰듯한 코너 평탄성 더 이상 말이 필요없습니다. |
| 13 |
|
|
|
6. 푼더-막스 판넬은 일체감과 통일성 완벽한 평탄성 건물 가치는 상승됩니다. 지름:0.1mm~1M까지 대형규격 펀칭해도 휨없는 평탄성은 Funder Max 기술력 입니다. |
|
알루-컴팩트 [ALT 판넬] 장식가벽 밑그림입니다. |
| 14 |  |
|
장식용 가벽을 이미지화하여 밑그림 도면을 작성한 사례 - 제목: TREE [MADEIN: CNK] |
| 15 |
|
|
| 16 |
|
|
|
펀칭전용 NT판넬과 ALT판넬 테라스 - 왼쪽:<오크라 색상 > & 오쪽:<사하라(162) 색상 > |
| 17 |
|
|
테라스 파티션 사각 모듈의 펀칭 <사하라, Sahara(162) 색상 > |
| 18 |
|
|
|
펀칭 조각한 Funder Max NT판넬 _ 작은점은 펀칭된 것임. 빛이 통과 되어 나무 그림이 표현된 상태.
|
| 19 |
|
|
|
펀칭 조각한 푼더-막스 NT판넬_ 작은점은 펀칭된 것임. 빛이 통과 되어 나무 그림이 표현된 상태.
|
| 20 |
|
|
음악같은 아름다운 선율을 보는듯한 실루엣입니다. NT판넬은 마음을 표현합니다. <밤나무색(161) 색상> |
| 21 |
|
|
|
|
Funder Max사 판넬은 유리 표면과 같은 강도로 색 보존성과, 유지 보수성이 매우 뛰어납니다.
|
| 22 |
|
|
|
종로 SK건설 본사 GATE 사례 - 알루-컴팩트 사양임 (ALT판넬) |
| 22-2 |
|
|
|
LED를 알루-컴팩트 패널 내부에 매입하여, 돌출되지 않은 싸인 광고물로 주간과 야간에 고급스럽게 보여짐.
|
| 22-3 |
|
|
|
이형 아트 홀 펀칭- 종로 SK건설 본사 GATE 사례 |
|
|
|
| 24 |
|
|
|
대전 우송대 내부 통로- 푼더-막스 NT판넬 <내추럴 오크(125) 색상>
|
| 25 |
|
|
|
대전 우송대 내부 통로 - 푼더-막스 NT판넬 <내추럴 오크(125) 색상>
|
| 25-2 |
|
|
|
대전 우송대 내부통로 - 푼더-막스 NT판넬 <내추럴 오크(125) 색상>
|
| 25-3 |
|
|
|
대전 우송대 내부 칸막이 - 푼더-막스 NT판넬 <내추럴 오크(125) 색상>
|
| 25-4 |
|
|
|
우송대 내부 NT 아트 홀 펀칭판넬 뒷편 뷰~~
|
| 25-5 |
|
|
|
우송대 내부 펀칭판넬 뒷편 뷰~
|
| 25-6 |
|
|
|
우송대 내부 통로 펀칭판넬 뒷면부분 - 푼더-막스 NT판넬 <내추럴 오크(125) 색상> |
| 26 |
|
|
|
안전 난간 사례 - 마포 어린이 집 : 개구쟁이 아이들의 손이 펀칭된 홀 사이로 넣어도 안전합니다.
|
| 26-2 |
|
|
|
마포구 어린이집 (난간 적용사례)
|
| 27 |
|
|
ALT판넬을 물결 무늬로 조각 장식한 사례 Size 600*500 |
| 27-2 |
|
|
ALT판넬 두께 10T: 웨이브 가공 장식한 것임. 흰 부분은 금속 마감면임. 검정색은 심재임. |
| 28 |
|
|
|
알루-컴팩트 - 최고의 강도, 안전성, 평탄성, 직진성, 디자인성 <아프로 다크(160) 색상>
|
| 28-2 |
|
|
펀칭전용 알루-컴팩트(ALT 판넬) 난간 적용 Close-up <아프로 다크(160) 색상> |
| 29 |
|
|
ALT판넬은 인간과 사물을 이어주는 공간이고 안식처입니다. <차콜 그레이(77) 색상> |
|
|
「부산 광복동 롯데」
|
|
|
|
|
적용된 디자인 펀칭 |
설계 디자인- 미국 SOM |
| 30 |
|
| Funder Max NT 외장용 색상 보드입니다. |
| 30-2 |
|
|
3색 칼라 왼쪽부터 <진한 체리(160) 색상> <사하라(162) 색상> <밤나무(161) 색상> |
|
|
|
|
| 31 |
|
|
알루-컴팩트(ALT판넬)은 카멜레온입니다... 펀칭을 하지 않고 원판표면을 조각한 사례입니다...금속이 드러난 |
|
|
| 31-2 |
|
|
다른 디자인의 ALT판넬...생각한대로 그릴 수 있는 도화지같은 소재입니다... |
|
|
|
Funder Max 패널은 독일 품질의 세계적인 검증된 재료입니다. 국, 내외 어디에서든 단, 한 건의 탈색 현상이 없었습니다. 시공상, 관리상 하자는 발생 할 수 있겠지만, 재료 소재는 완벽합니다. 색감, 질감, 친환경성(PVC, 할로겐 성분 없음_ 세계 유일 제품), 직진성, 평탄성, 유지보수성, 스크래치성, 고급 스러운 느낌과 따뜻한 질감 이 모두가 멋진 디자인을 위해 전 세계인이 안심하고 사용되는 품질 보증수표 푼더-막스입니다. |
|
|
