아노딕 <AQ>패널은 변질없는 내구성과 심미한 질감을 지닌 미래 지향적 내추럴 메탈소재입니다..

          기존 금속 외장재 표면 내구성과는 차원이 다름니다. 도시속 열악한 환경과 오염에도 변색 및 변질이 없습니다.
       아노딕 AQ 패널은 인공의 도료(코팅)를 사용하지 않습니다. 특수 합금 처리된 고품질의 재질로 사용되어집니다.
       AQ 패널은 더 이상의 표면 마감이 필요하지 않습니다. 원판을 그대로 제단, 절곡하여 사용하시면 바로 마감됩니다.
         "인공의 도료(코팅)을 사용하지 않은 자연이 선물한 내추럴 질감의 메탈 마감재 아노딕 AQ패널" 입니다.

사진-1

현장: 뉴욕 신현대 미술관ㅣ건축가: 세지마와 & 니시자와ㅣ외벽마감: 아노딕 AQ패널ㅣ색상: 내추럴

                아노딕 <AQ>패널은 전 세계적으로 초 대형 현장에서 품질이 입증된 초 내후성 외장 마감재입니다.
          일정한 연속 코일 생산방식의 우수한 품질은 신속한 공정과 도장(코팅)의 오염에 대한 우려도 없습니다. 원판 가공하고 설치하면 끝입니다. 별도의 도장(코팅)공정이 없습니다. 때문에 시간도 단축됩니다. ^^-

           현재 건축은 내추럴 자재를 원하고 있습니다.
      아무것도 첨가하지 않은 순수 금속질감으로 멋진 디자인을 더욱 멋지게 마감할 수 있는
      느낌의 재료.. 그것은 선별된 외장용 품질의 AQ 패널입니다.

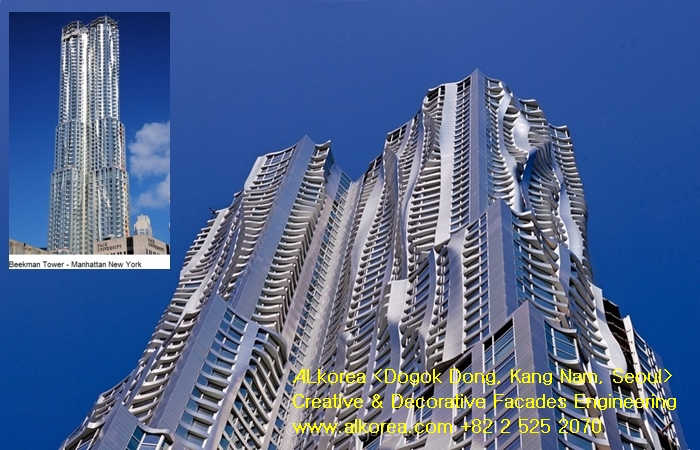

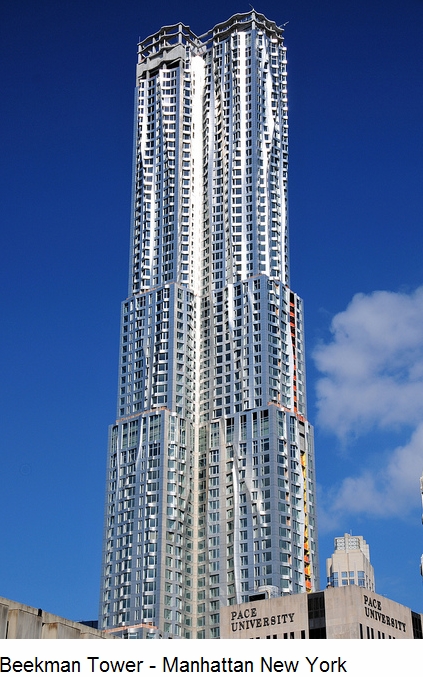

           어떠한 것도 가미하거나 도장을 하지 않습니다. 프랑크 게리 건축가도 유명 현장에 적용된
      미국 빅맨타워<오른쪽사진> 소재이기도 합니다. 뉴욕 신현대 미술관, 스페인 마드리드 공항
      <지붕재로>, 영국 올림픽 주 경기장, 국내 삼성중공업 R&D 센타<상일동> 등.. 무수히 많은..

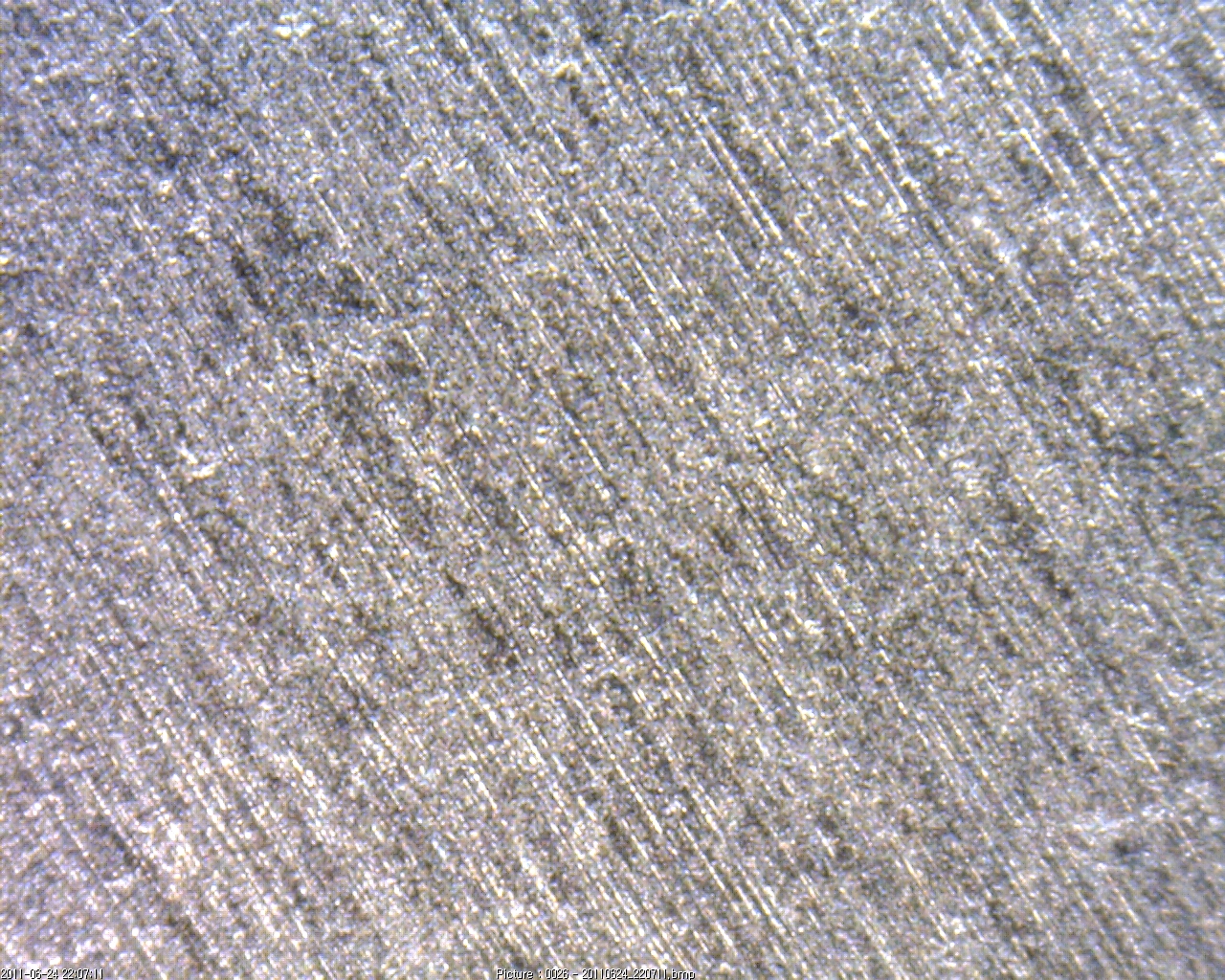

AQ공정 없는 AL표면입자(MILL상태)(x100 배율)

AQ공정 처리된 표면입자(MILL상태)(x100 배율)

** 원인- 표면 결 입자가 날카롭다.<AQ품질 아님>
└> 균질하지 못한 이색현상 발생.

** 원인- 표면 결 입자가 부드럽습니다.<AQ품질임>
└> 항상 균일하고 일정한 표면색 유지됨.

일반적인 아노딕 패널쉬트
<AQ공정 없은 일반적인 아노딕용 알루미늄>

아노딕 AQ 패널쉬트
<AQ공정을 거친 아노딕용 알루미늄>

일반적인으로 모든 알루미늄은 AQ공정이 없는 제품입니다.

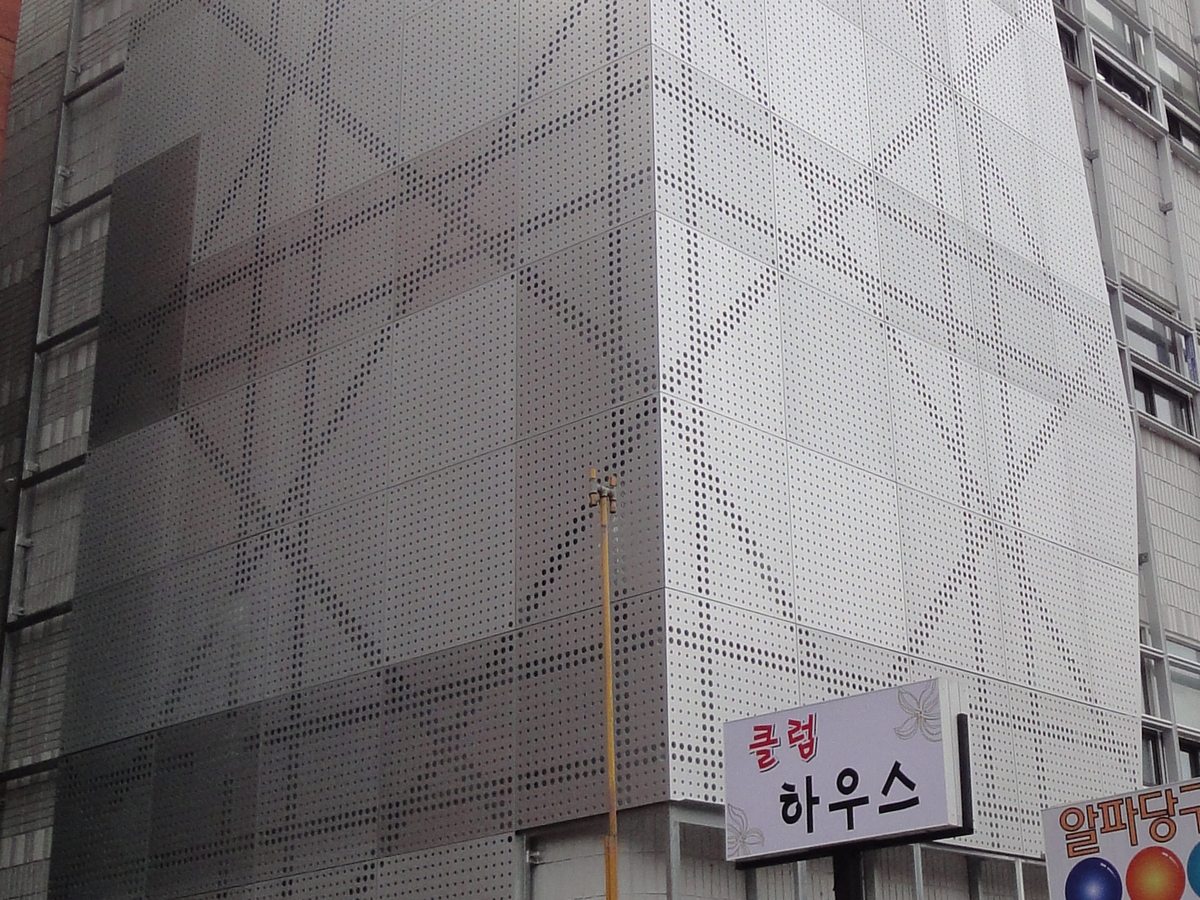

방향에 따라 이색현상 발생됨- 국내외 대다수 제품

AQ품질은 아노딕 패널만을 위한 품질입니다.
아노딕 AQ는 하자없는 균질한 표면색이 유지됩니다.

            아노딕 패널 다 같은거 아냐?? 단순히 아노딕 단어 뜻만 알고 있는건 아닌지요?
         도막 두께가 일정 이상이면 외장용으로 인정하는거는 아닌가요? 보통은 그 정도만 아는게 일반적입니다.
       실재로 국내에 건축 외장용 아노딕 패널의 도막 두께를 충족하는데도 불구하고 백화현상(쵸킹)과 리색현상
         그리고 표면이 변질된 것은 무엇으로 설명하시겠습니까?  다시말해, 외장용 아노딕 품질은 따로 있습니다.

           아노딕 패널은 무수히 많습니다. 외장용 아노딕 품질의 기준점은 2가지 요소를 충족해야합니다.
         그것은 아노딕용 AQ알루미늄 모재의 선택과 표면처리하는 생산 방식의 선택입니다.

       ① 외장용 아노딕 패널 모재의 선택...
         일반적 아노딕 패널 현장에 이색(색상차), 변질 등 많은 문제점은 보신적 있으세요?
         그 이유는 아노딕 패널만 선택 했을 뿐.. AL-모재와 표면 생산방식을 선택하지 않았기 때문입니다.

       ② AQ 패널 표면처리 생산방식의 선택...
         1. 수조 담금방식과 2. 연속 코일방식 2가지 종류의 공정이 있습니다. --> 자세한 것은 추후에 설명

          주요 외장재 일반적 비교.

외장재 특성 및 성능비교

금속재

알루미늄 + 도장

아노딕(AQ) 패널

푼더막스 NT패널

재료

일반 알루미늄

55HX™ 특수 합금강

압축패널(당구공 재료 유사)

패널
최대규격

최대규격: 1200*1200(5T기준)
**휨발생 최소화 기준임

최대: 1200*2000(5T기준)
**휨발생 최소화 기준임

최대: 1300*4100(6T기준)
**휨발생 최소화 기준임

펀칭 크기

평균 펀칭지름: ø1~100

평균 펀칭지름: ø1~200

평균 펀칭지름: ø1~1,000

표면마감

도장코팅 필요

도장코팅 필요없음
(소재 자체가 마감재)

레이져 표면 마감처리<NT 마감>
강력한 내화학성과 내오염성을 지님

색상

다양함

메탈질감 뿐

다양한 색상과 질감을 지님

표면질감

인공적 도장질감- 오염과 변질됨

자연적 메탈질감- 오염과 변질없음

메탈계열, 원색계열, 시멘트계열
우드계열, 기본색 계열 등 다양한 색
표현력 우수함- 오염과 변질없음

펀칭 패널용

** 펀칭 패널 최대 규격을 사용할 수 있다는 것은.. 트러스 설치 간격을 넓히고 내, 외부에서 시각적으로
패널 잘리(끊어지는)는 구간을 최소화하고 의도한 디자인을 멋지게 표현하고자 하는 이유입니다.

열전도율
(Kcal/mh℃)

   119 (쉽게 뜨거워지고, 쉽게
   차가워짐)- 에너지 손실율 높음.

119 (쉽게덥고, 차짐)

0.35 / 단열성 매우 우수함
- 복층 유리의 6배

유지보수성

- 오염 흡착성 좋음(탈변색원인)
- 청소성 떨어짐(스크래치 발생)
- 표면색상 원상회복 안됨

- 오염 흡착성 낮음
- 청소성 용이(스크래치 미세)
- 표면색상 원상 회복됨

- 오염 흡착성 낮음
- 청소성 매우탁월(스크래치 없음)
- 표면색상 원상 회복됨

사용금지(유럽기준) 유해물질
- 불소코팅 도료

국제적 친환경 인증제품(FSC인증품)

디자인(성)
표현력

보통

우수

매우 뛰어남(작품적)

포토그래프
표현력

불가X

불가X

가능 (사진참조-62, 62-1~62-4)

세밀한
마감성

보통

보통

우수

평탄성

보통

보통

우수

펀칭비 재료+설치비

\150,000/m2 전후

\180,000/m2 전후

\280,000/m2 전후

숙지요망

*** 펀칭 디자인은 형태에 따라 금액이 가변적입니다.

실적

거리에 많음

삼성 중공업(상일동)
대형 프로젝트는 대부분
HX™ 아노딕 패널 사용

부산(광복동)롯데백화점, 노스페이스(전국), 바노바기병원, 조선일보 외

            일반 도장(코팅)된 외잘 판넬..

            칼라 도장 마감재는 도심 속 각종 오염 물질이 쉽게 판넬 표면에 흡착됩니다.
        그로인해 얼마 지나지 않아 탈색과 오염이 진행된 건축물을 거리에서 쉽게 목격됩니다.
        더 심한 것은 코팅이 벗겨져 금속이 드러나기도 합니다. 외벽 청소하면 할 수록 표면은 더 악화되지요ㅡㅡ

사진
-2

        ** 도장(코팅)한 외장 판재 표면은 오염이 쉽게 흡착되는 이유는 비닐계 성분을 함유하고 있기 때문입니다.

            아노딕 AQ 패널 표면과 도장(코팅)된 패널과 다른 점

            도장(코팅) 표면은 유기질 소재로 색상을 입히는 유기질 표면이고,
        AQ 패널 표면은 전기의 양극을 이용하여 표면에 강한 피막을 형성한 무기질 표면입니다.

            AQ품질이란 어떠한 화학적 대기 오염과 외부 환경에도 변색과 변질이 없습니다.
        국내 기술의 한계인 이색 현상이 없습니다. 균일한 색상을 보증합니다. 가장 중요한 쵸킹(백화)현상이 없습니다.

              (사례)_ 전기 밥솥 속에 들어있는 속 뚜껑 아시죠?.. 내솥 덮게 소재가 아노딕 처리된 금속소재입니다.
        아노딕 표면은 밥통 속 고열과 습도에도 변질과 변색없이 내구성 우수한거 아실겁니다. 인체에 해도없습니다.
              몇 천번이든 청소만 잘하면 다시 원상회복 됩입니다.

            아노딕 AQ 패널 표면은..

            AQ 아노딕은 엄격히 관리되는 외장용 기준(인증) 품질입니다.
        외장용 AQ 패널은 표면 균질한 표면 입자를 지녀 이색 색상이 발생하지 않으며 코일 공정에 의한 엄격한 관리로
        백화, 변질 등.. 하자가 발생하지 않는 세계 유일의 아노딕 기술을 보유한 벨기에 코일사 재품입니다.

            외장용 AQ패널의 메탈 질감과 색상들..

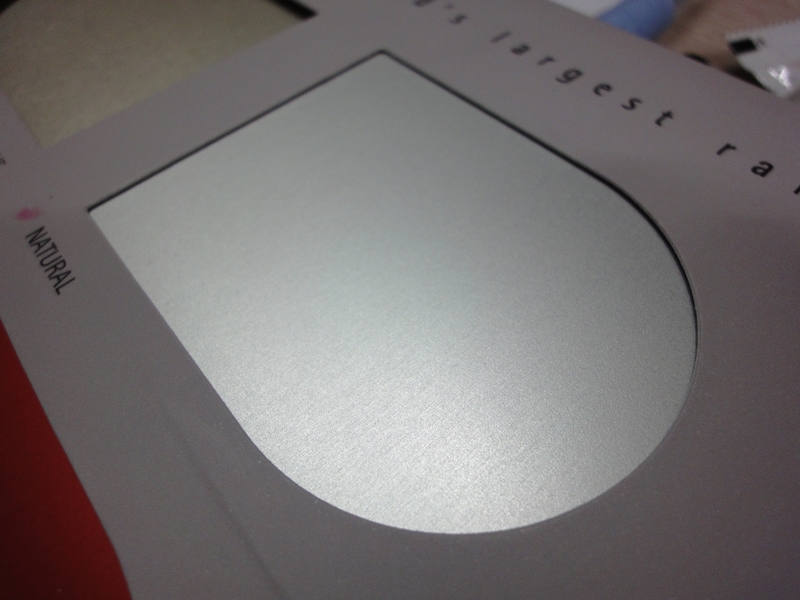

내추럴 메탈칼라

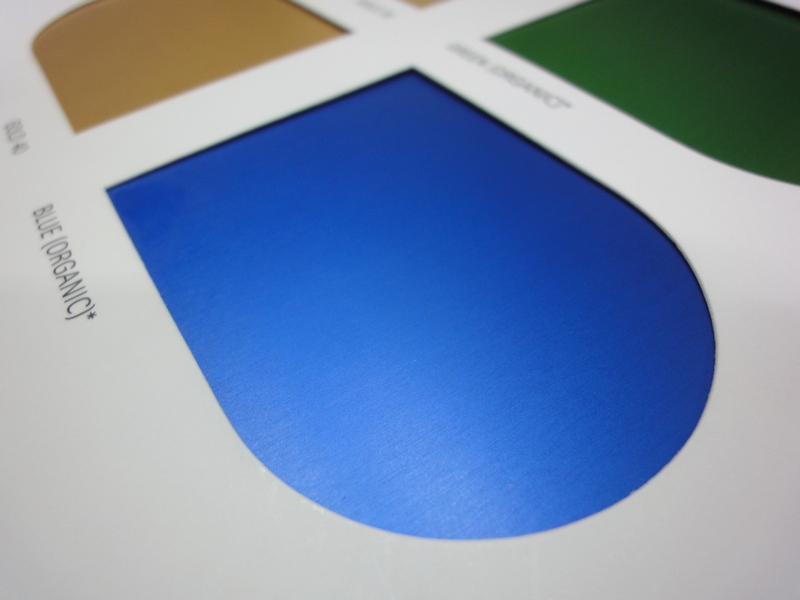

ORGANIC  BLUE

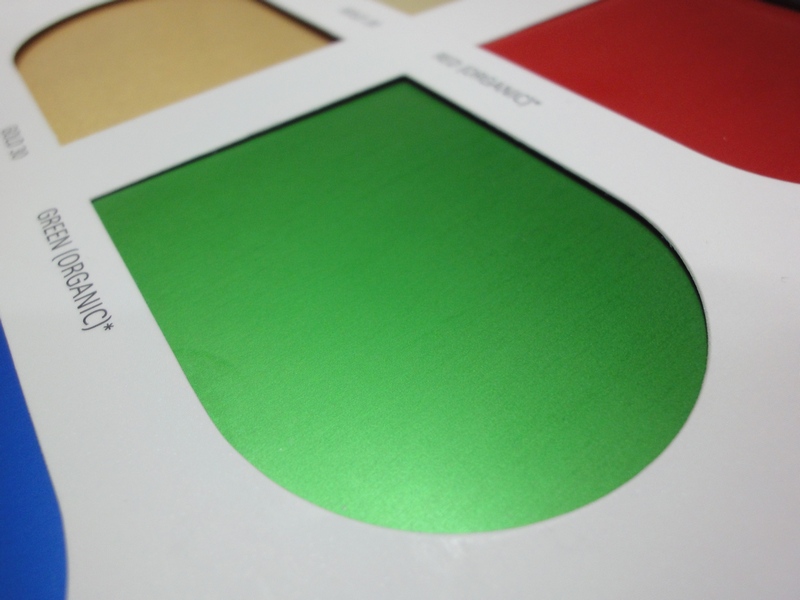

ORGANIC  GREEN

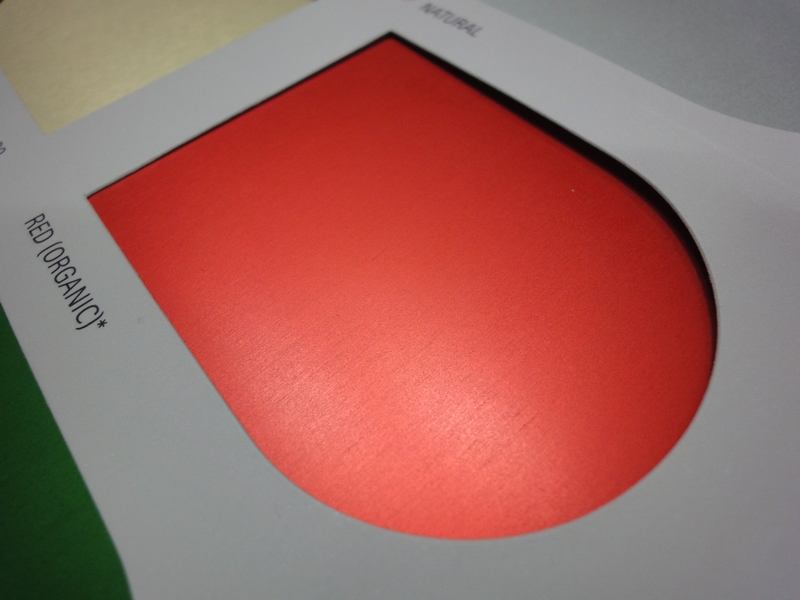

ORGANIC  RED

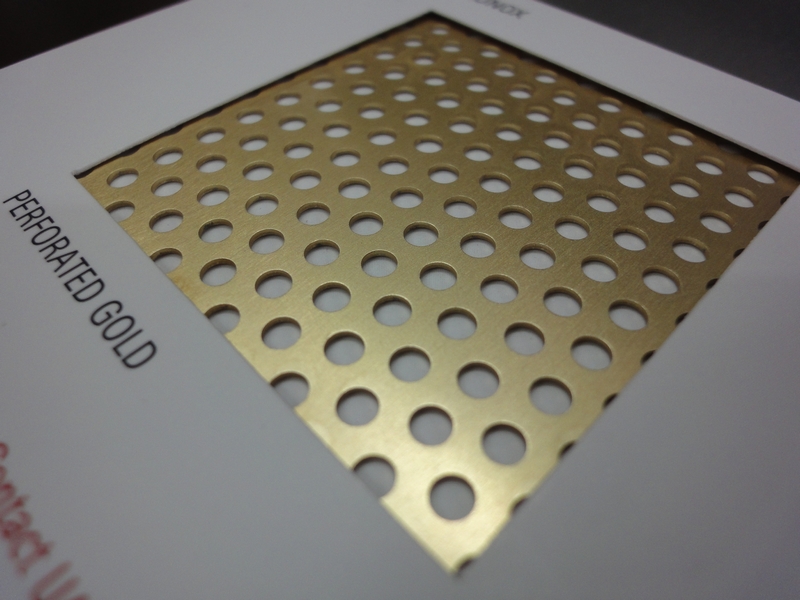

P- GOLD

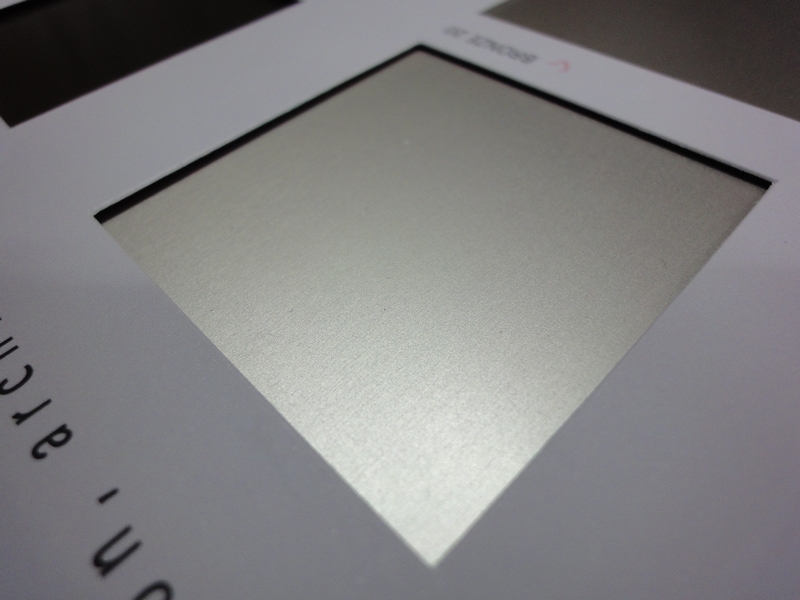

브론즈  Bronz-20

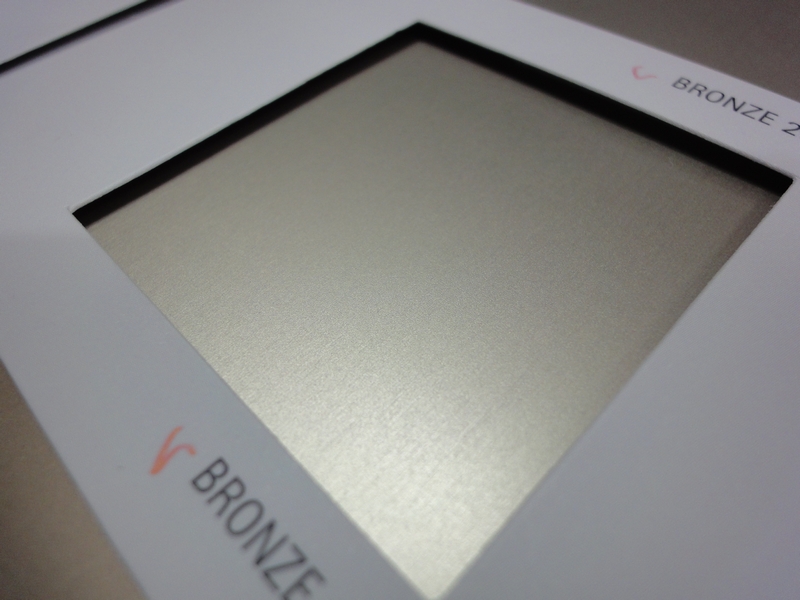

브론즈  Bronz-30

브론즈  Bronz-40

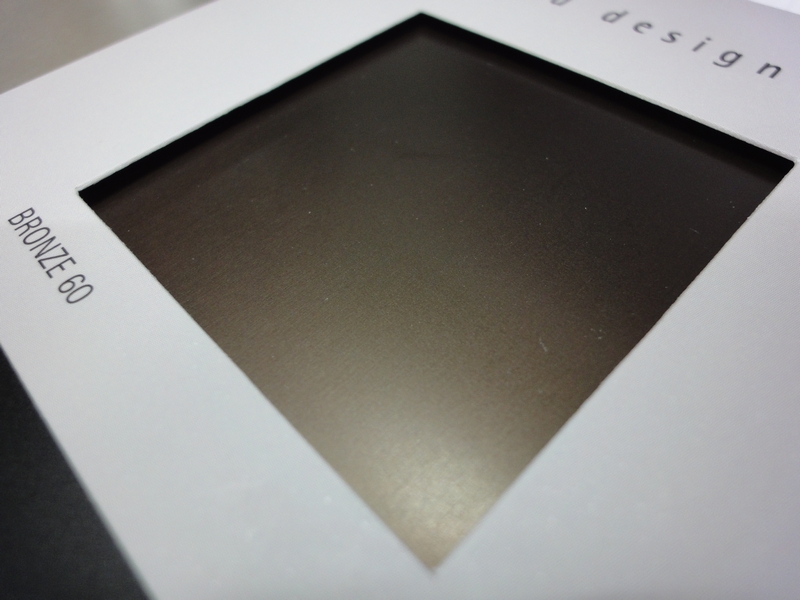

브론즈  Bronz-60

             아노딕 AQ패널은
          변치않는 색상과 내구성..
    매력적인 메탈 질감이 장점입니다.

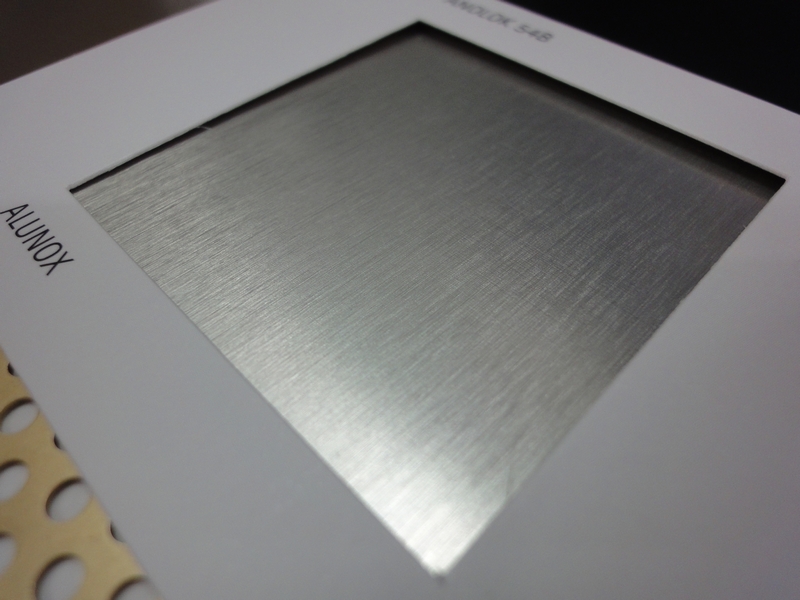

알루녹스  ALUNOX

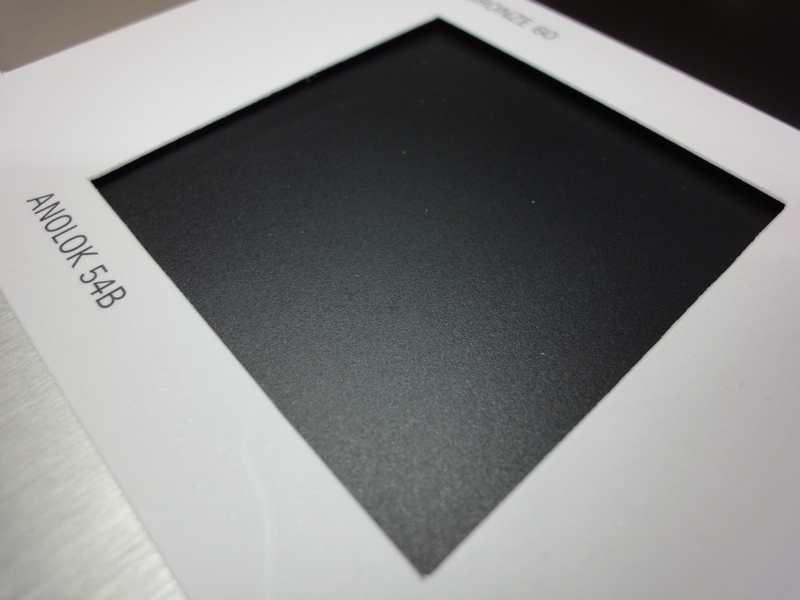

내추럴 블랙 아노딕 칼라

    ** 참조.. 위 샘플들이 다 구비되어 있지는 않습니다. 내추럴 색상 샘플은 요청 시 보내드릴 수 있습니다.^^
   내추럴 외 색상은 내방하시어 보셔야만 합니다ㅠㅠ  참고로, 국내 보유 물량은 내추럴 색상 소량 보유하고 있습니다.

                            아노딕 AQ패널 물성

   품명

아노딕 AQ패널 <3T 기준 m2당 약 8Kg>

   원산지

벨기에 코일사<COIL사>

   외장용
AQ품질이란?

AQ란? Anodic Quality의 약자입니다.
HX™로 생산된 알루미늄 모재를 Coil 방식에 의한 라인으로 생산된 외장용 품질입니다.
** 국, 내외를 포함한 대다수 아노딕 패널의 문제 점은 이색 현상과 변질의 문제입니다.

   재질/외관

특수 합금강<5005>의 판재 형태이며...가공이 자유로움 절곡, 곡면이 자유롭다.

   특징

자연적인 금속질감의 즉, 내추럴적 메탈질감이라 매우 멋스럽습니다..

** 아노딕 AQ패널은 외장용으로 최적화된 고품질의 소재이며,
대단위 첨단 전자식 코일라인 설비로 균일한 색상을 보장하는 진정한 외장용 품질입니다.

** 기존 국내에서 생산되는 아노딕용 알루미늄 모재는 균질한 품질을 보증하지 않습니다..

   내화

불연재

   두께

Thk 0.5T~ 0.8T, 2.0T, 3.0T, 5T

   규격

원판 사이즈  ①1,219*2,438  ②1,250*3,800 외 특수사양 주문생산

   아트 펀칭

본 소재로 사용하는 가장 이유는 오염에 강하며 변질 없다는 것입니다
** 아트펀치(펀칭)은 주문에 의한 사양이며 어떠한 형태든, 인물과 배경이든 디자인 가능합니다.
       < NT판넬과 더불어 대표적인 펀칭(타공) 패널 전용 소재입니다. >

   납기

                                아노딕 펀칭패널과 아노딕 기본패널 현장들...

사진
-5

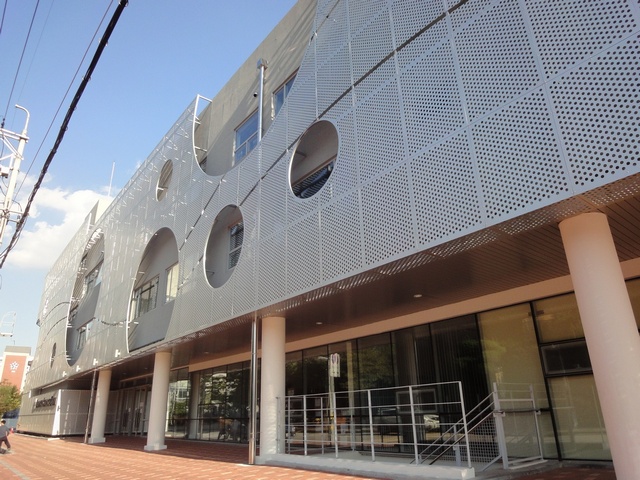

반 영구적 녹발생 및 표면 오염없는 특별한 아노딕 펀칭판넬(내추럴 메탈칼라), 반포 외국인학교1

사진
-6

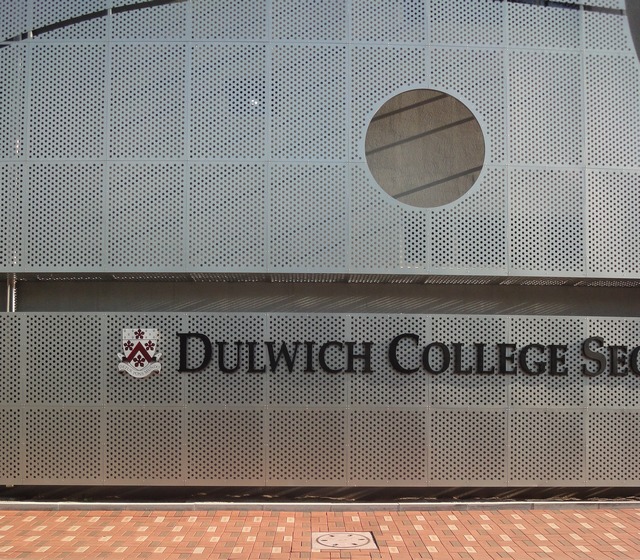

반 영구적 녹발생 및 표면 오염없는 특별한... 아노딕 펀칭판넬(내추럴 메탈칼라), 반포 외국인학교2

사진
-7

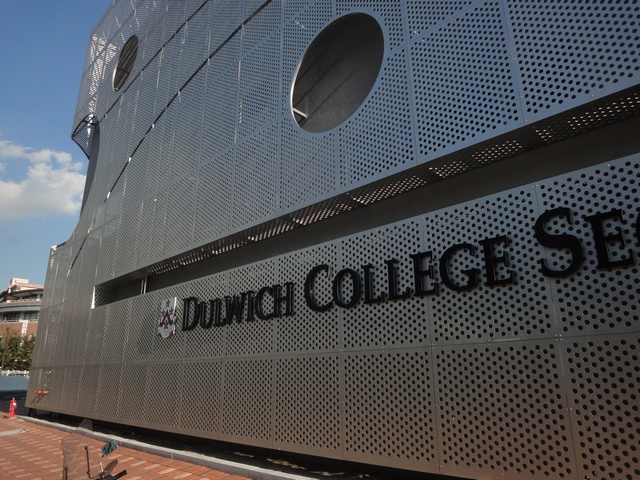

녹발생 및 표면 오염없는 반 영구적 내구성... 아노딕 펀칭판넬(내추럴 메탈칼라), 반포 외국인학교3

사진
-8

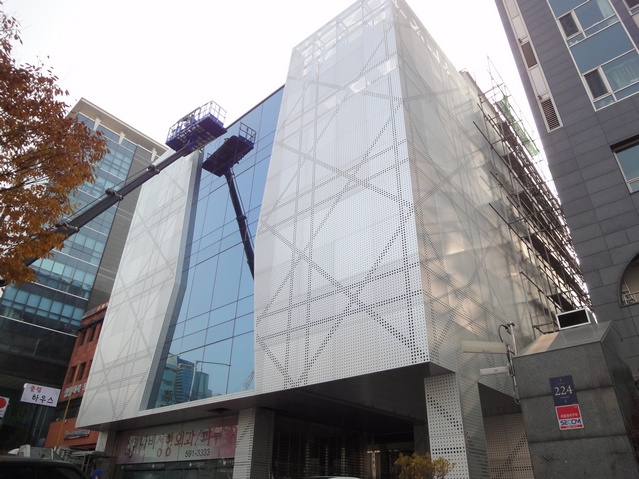

아노딕 판넬(내추럴 메탈칼라), 한미가구 본사<논현동 소재>

사진
9

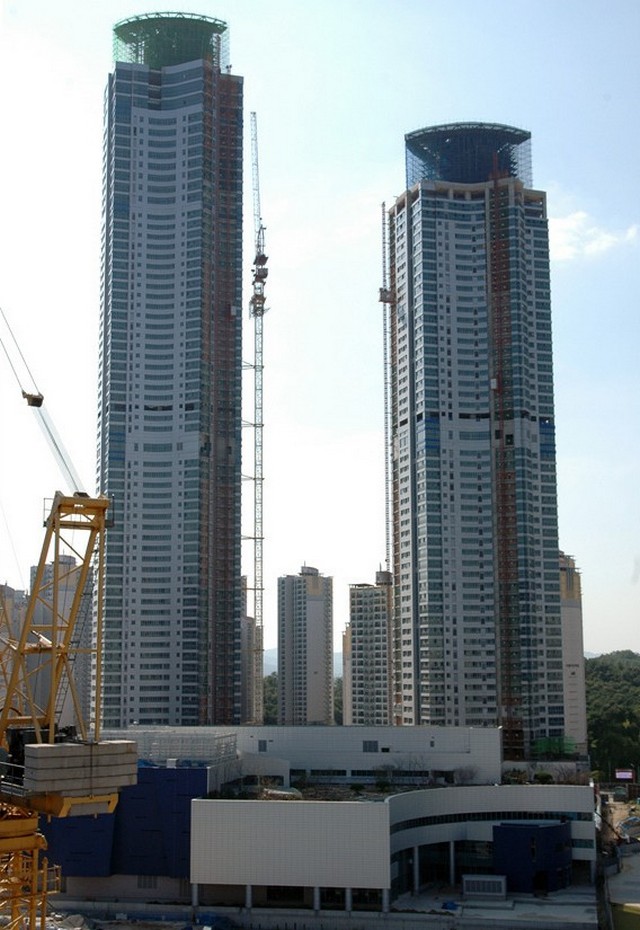

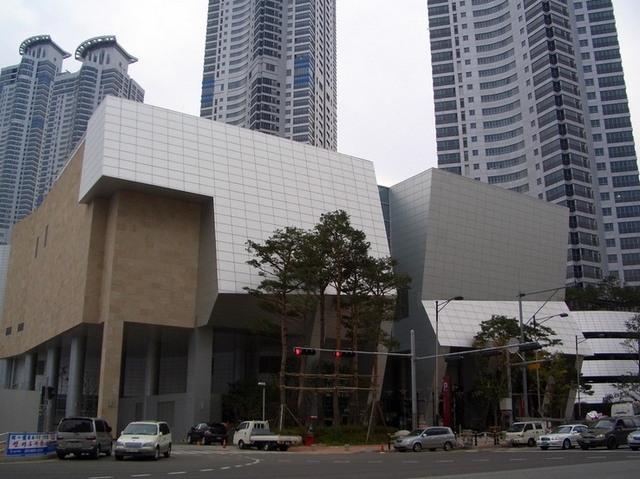

세계적 건축가도 인정한 최상급 아노딕 AQ패널(내추럴 메탈칼라)-  동탄 메타 폴리스1

사진
9-1

동급 중에서도 하자율이 없는 최상급 아노딕 AQ패널(내추럴 메탈칼라), 동탄 메타 폴리스2

사진
9-2

아노딕 AQ패널(내추럴 메탈칼라),  동탄 메타 폴리스3

사진
9-3

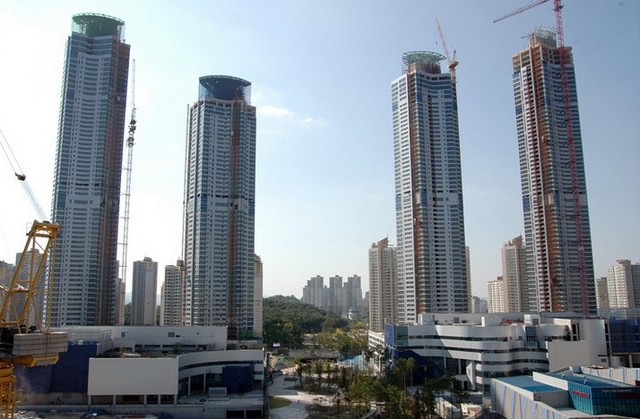

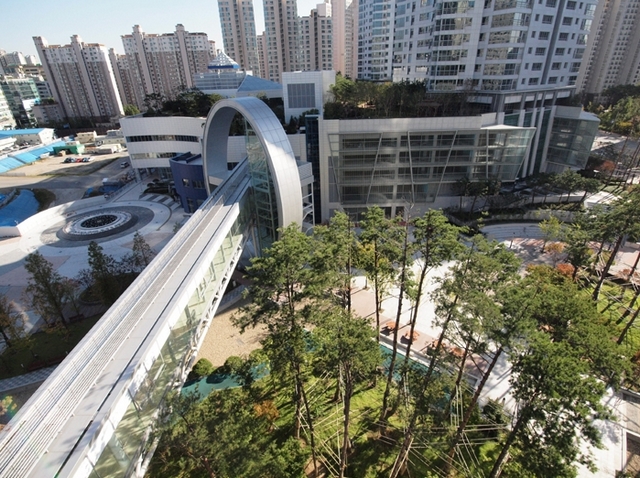

아노딕 AQ패널(내추럴 메탈칼라),  동탄 메타 폴리스 전경, 저층면에 약 20,000m2

사진
10-1

세계적 건축가도 인정한 최상급 아노딕 AQ패널(내추럴 메탈칼라),  프랑크게리 作

사진
10-2

세계적 건축가도 인정한 최상급 아노딕 AQ패널(내추럴 메탈칼라),  프랑크게리 作

사진
11-1

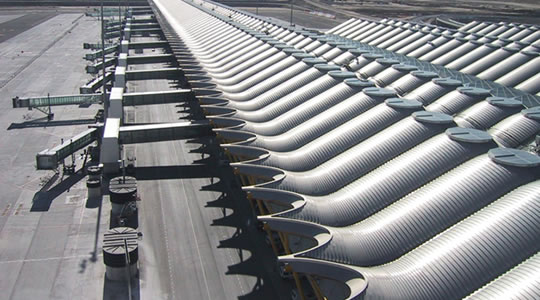

아노딕 AQ패널(내추럴 메탈칼라) ㅣ 스페인 마드리드 공항 지붕에 적용

사진
11-2

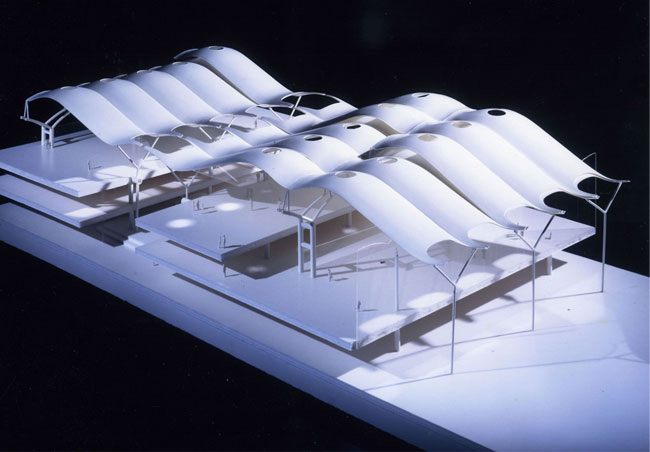

아노딕 AQ패널  스페인 마드리드 공항 지붕적용 조형

사진
12-1

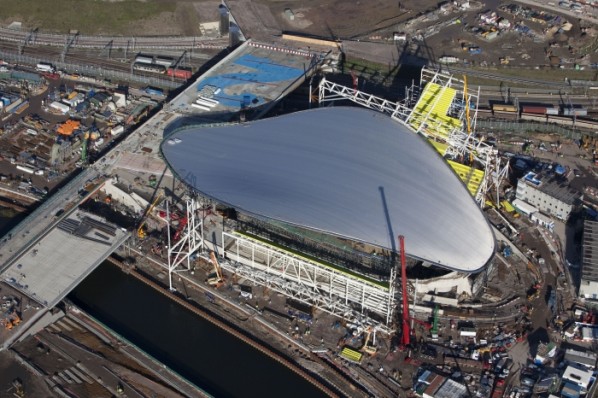

아노딕 AQ패널(내추럴 메탈칼라),  2012 런던 올림픽 Aquatics Center, 지붕에 적용

사진
12-2

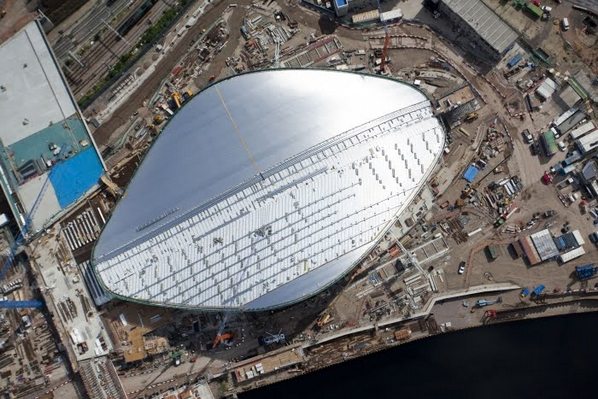

아노딕 AQ패널(내추럴 메탈칼라),  2012 런던 올림픽 Aquatics Center, 설치 전경

사진
13

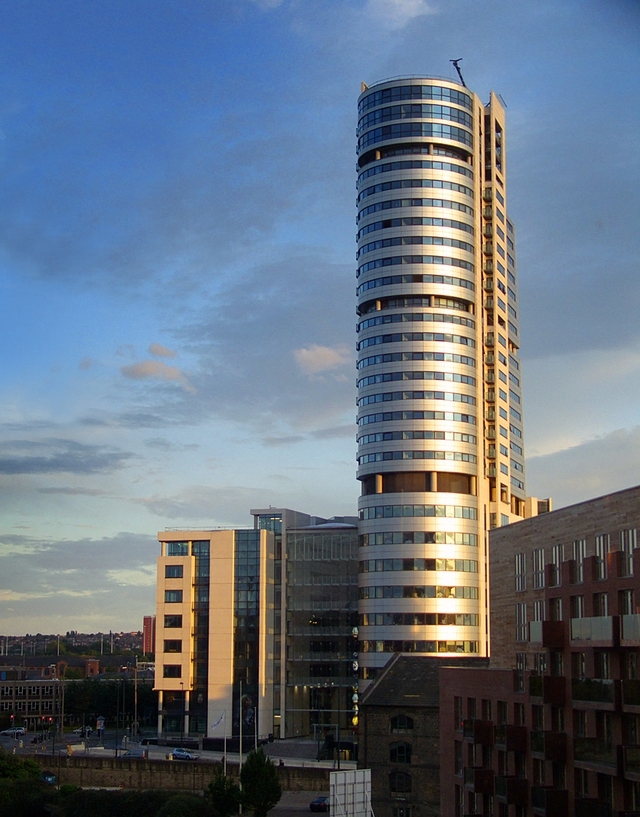

아노딕 AQ패널(내추럴 메탈칼라), 런던 브릿지 워터플레이스 <Bridge Water Place, London>

사진
14

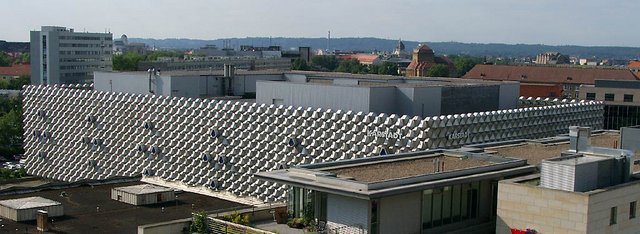

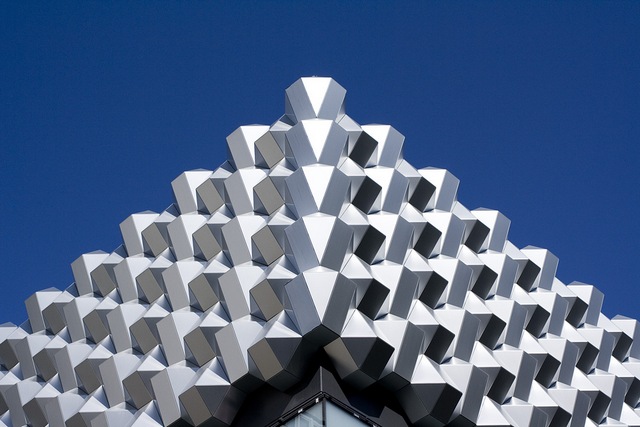

아노딕 AQ패널(내추럴 메탈칼라),  쇼핑센타, Shoping Center, 독일

사진
15

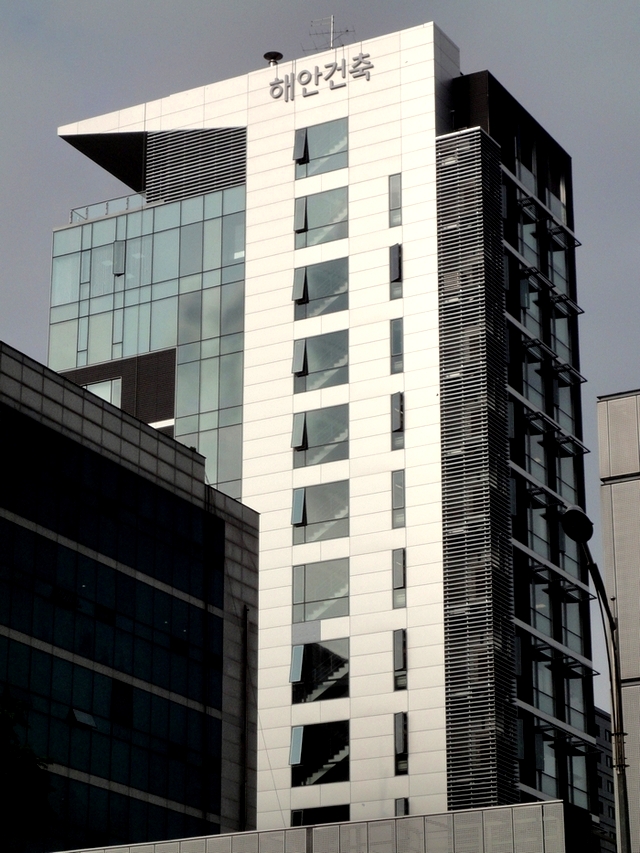

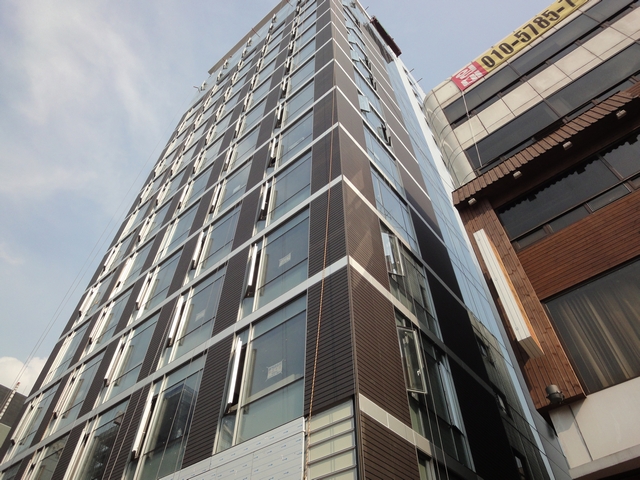

현장명: 해안건축사 본사사옥 / 마감재: 벨기에산 아노딕 AQ패널(내추럴 메탈) 과 알파톤 테라코타

사진
15-1

현장명: 해안건축사 본사사옥 / 마감재: 벨기에산 아노딕 AQ패널(내추럴 메탈) 과 알파톤 테라코타

사진
16

현장명: KT&G<인삼공사> / 마감재: 아노딕 AQ패널<색상- 내추럴 메탈> / 녹발생 및 오염이 없는 아노딕 펀칭패널..

사진
17

현장명: 신사동 다가구 주택 / 마감재: 아노딕 펀칭패널과 푼더막스NT 이형가공 제작
